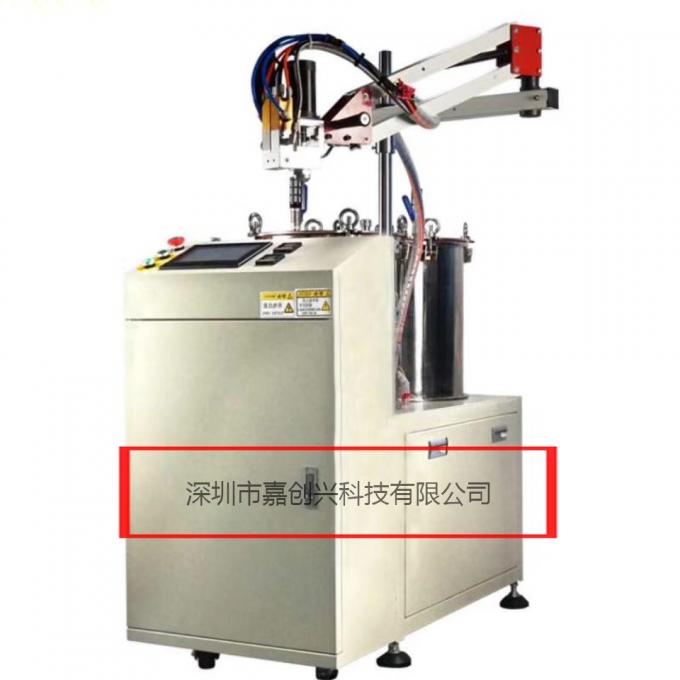

JCX-3030手持式灌膠機
外形尺寸（長*寬*高）：1060mm*550mm*1310mm
電源輸入：AC220V (170~264V)
電源輸出：DC24V 14.6A
氣源壓力：0.4-0.6Mpa。
溫度：0-40℃
泵體：依照客戶膠水特性及所需膠量來選定泵體 ，可以實現連續吐膠
?料筒配有高低液位傳感器，缺料自動報警
?采用動態混合器強制攪拌方式，使混合效果更加均勻
?比例調節觸摸彈指間，讓操作者輕松調整所需比例
?吐出速度、時間、吐出量皆可設定，吐膠量穩定不滴不漏
?多種選配功能，適應不同的灌膠工藝需求
?可以輕易搭載各種自動化生產設備，實現自動化生產作業，大大提高生產效率
參數表：
設備名稱 手持式灌膠機
設備型號 JUND-3030G
工作方式 全自動配比、定量出膠、雙步進電機控制
控制系統 臺灣永宏P(guān)LC+觸摸屏（數字輸入）
吐出量范圍 ≥0.5g至無限級
A計量泵 精密耐磨螺桿泵
B計量泵 精密耐磨齒輪泵
吐出精度 ±0.05(按每次吐出量為10克標準)
配比精度 ±0.03(按每次吐出量為10克標準)
計量精度 ±0.05(按每次吐出量為10克標準)
吐出速度 0.5g/S - 10g/S（大膠量可根據客戶產品定制）
配比率范圍 100：100至100:10（A:B）
混合方式 采用高速?gòu)?qiáng)制動態混合或靜態混合
主劑（A劑）
30L\SUS304\液位報警
(可選配恒溫裝置\料缸攪拌\自動上料\抽真空)
一、產品概述：
嘉創興自動點膠機具備外形小巧，堅固耐用，可與膠閥、針筒搭配使用，適用于任何點膠、點油應用的自動化。本機采用三軸設計，采用高精度的專用運動控制系統，在運動過程中具有靈活快速、出膠量精準、無噪音等特性，很適合各種場合的點膠需求。在輸入界面上采用人性化的教導輸入方式，不但易于操作，同時還能使初學者一學就會。同時該系統還為用戶提供了更多的編程指令，更大的儲存空間，更快的速度，更豐富的參數設置。
二、工作原理：
將膠筒或膠閥安裝于自動點膠機的機械手臂上，使用點膠控制器將膠水壓出 ， 三軸機械手完成點膠路徑。
三、技術參數：
自動點膠機
|
型 號
|
D-200S
|
D-300S
|
D-400S
|
電 源
|
100～240V AC
|
可移動范圍
|
X
|
200mm
|
300mm
|
400mm
|
Y
|
200mm
|
300mm
|
400mm
|
Z
|
50mm
|
100mm
|
100mm
|
|
X
|
0.1～800mm/sec
|
0.1～800mm/sec
|
0.1～800mm/sec
|
可移動速度
|
Y
|
0.1～800mm/sec
|
0.1～800mm/sec
|
0.1～800mm/sec
|
Z
|
0.1～400mm/sec
|
0.1～400mm/sec
|
0.1～400mm/sec
|
重復精度
|
±0.02 mm
|
±0.02 mm
|
±0.02 mm
|
最小解析度
|
±0.01 mm
|
±0.01 mm
|
±0.01 mm
|
工作臺承載重量
|
6KG
|
8KG
|
8KG
|
機頭負載重量
|
2KG
|
5KG
|
5KG
|
速度控制
|
三維直線、圓弧插補、帶速度前瞻自動升降速處理
|
出膠補償
|
提前開膠、提前關膠、開膠延時、分段拉絲等
|
程序容量
|
999個程序
|
使
用
環
境
|
溫度
|
0～40℃
|
0～40℃
|
0～40℃
|
濕度
|
20%～90%
|
20%～90%
|
20%～90%
|
外形尺寸W×D×H
|
300X370X510mm
|
420X480X570mm
|
510X560X570mm
|
重 量
|
40KG
|
60KG
|
70KG
|
四、機器性能：
● 可替代人工特定的點膠作業，實現機械自動化生產
● 操作簡單便利，高速精確
● 簡單的產品升級方式
● 方便實用的導圖功能
● 轉角平滑處理
高強度設備機身，使XYZ的垂直度高
設備機身采用CNC一體加工，有效保證了XYZ的垂直度，提高了設備的加工精度。
單機即可操作、安裝最容易
D-400S完全不需搭配外部電腦即可單機運作。不但安裝便利，操作設定更是簡單。
人性化教導盒使您輕輕松松完成程式設定
搭配圖示化按鍵設計的教導盒，讓您彈指間輕輕松松設定完成任何點膠路徑的設定。更可簡易完成各種路徑之矩陣復制、
偏移修改、校正點設定及各機臺之間的程序傳輸?shù)瘸瑥?qiáng)功能。
精心研制的專用點膠控制卡使D-400S可以實現空間直線插補、正交圓弧、正交橢圓、正交螺旋線插補功能 。
五、適用液體：
UV膠、silicon、EPOXY、紅膠、銀膠、AB膠、COB黑膠、導電膠、散熱鋁膏、瞬間膠、AB膠、錫膏、硅脂、潤滑油、油漆等點膠和涂布。
六、應用領域
點膠機可以應用到以下領域：
◎ 半導體封裝
◎ PCB電子零件固定及保護
◎ LCD玻璃有機板封裝粘住
◎ 移動電話機板涂布或按鍵點膠
◎ 揚聲器點膠
◎ 電池盒點膠封合
◎ 汽械車零件涂布
◎ 五金零件涂布接著
◎ 定量氣體、液體填充涂布
◎ 芯片綁定
◎ 五金、塑膠件油墨涂布
◎ 散熱潤滑油涂布
◎ 樹脂等密封、填充
