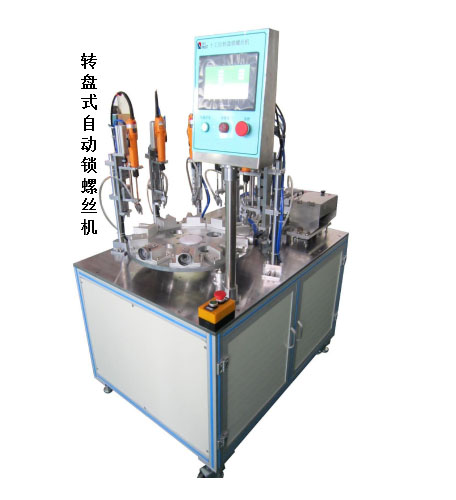

設備名稱：轉盤式自動送鎖螺絲機

主要特點

1、效率高，同時鎖多顆螺絲的產品，可代替多名工人；

2、機器自動鎖螺絲并能夠判斷螺絲是否鎖好，有鎖緊不良的產品機器會報警提示，方便區分不良品。

3、通用性好，通過簡單的調節，可更改各軸之間的間距。

4、機器簡單實用，操作方便，員工能迅速掌握操作和調試；

適用對象

各種工藝復雜且需同時鎖多顆螺釘?shù)漠a(chǎn)品或部位

適用螺絲

M2~M6各種螺釘，要求螺釘總長大于螺釘頭直徑的1.3倍

具體功能/技術參數

基本功能

通過多工位轉盤實現夾具循環圓周步進流水作業，放產品、組裝、檢測、鎖螺絲、卸料等工序同步進行，機器效能大大提升

動作流程

轉盤式自動鎖螺絲機的操作程序：

將待打螺絲工件裝配好放置在轉盤工位模具上-------雙手按下啟動按鈕-----轉盤旋轉將工件帶到自動打螺絲工位------氣缸下壓自動打螺絲組件，自動打好螺絲------同時操作位人工放料----轉盤轉動----人工卸料同時放上待打螺絲工件-------依此循環。（根據產品裝配工藝不同，按實際情況設計轉盤工位數）

報警功能

設備具有故障報警功能

設備具有螺絲滑頭、滑牙檢測、報警功能

設備具有漏鎖檢測、報警功能

安全防護

設備具有漏電保護等功能

效率/節拍

與產品操作及定位時間有關，送鎖螺絲節拍2~3秒即可完成

主要配置

電批采用奇力速電批，可設定鎖緊力矩

采用升降式排料機構，自動篩選排列螺絲

管式送料機構，每顆螺絲通過壓縮空氣吹送到批頭夾具處

多把電批配置，可同時鎖多顆螺絲

轉盤式治具平臺通過電機驅動凸輪分割器分度轉盤動作節拍

電源電壓

控制電源 AC220V/50Hz

氣    源

本機需使用壓縮空氣，空氣壓力0.6MPa

設備功率

整機功率根據實際設計情況而定

外形尺寸

根據待鎖產品的大小有關
